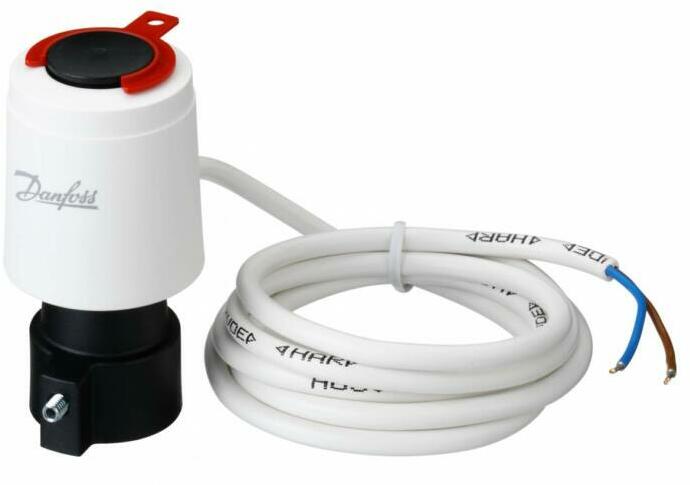

Danfoss TWA-Q NC termomotor 24 V 5.00 mm alaphelyzetben zárt 1, 2 m kábel (082f1602)

Danfoss TWA-Q NC termomotor 24 V 5.00 mm alaphelyzetben zárt 1, 2 m kábel (082f1602)

11 521 Ft

Ajánlataink a termékre



Danfoss TWA-Q NC termomotor 24 V 5.00 mm alaphelyzetben zárt 1, 2 m kábel (082f1602)

11 521 Ft
+ 1 990 Ft szállítási díj
Szállítás: max 3 nap
irány a bolt »
gepeszuniverzum.hu
Termékleírás
Nyomásfüggetlen szelepmogató termomotor

Szelepmozgató szabálíyzó szelepTWA-Q, Tápfeszültség [V] AC: 24, 5.00 mm, Alaphelyzetben zárt, 1.200 m
082F1602
TWA-Q, 24 V, 5 mm, NC, termomotor, 1.2 m kábel

A Danfoss TWA-Q termikus mozgató együtt használják a Danfoss nyomásfüggetlen szabályozószelepek kel (PICV típusú AB-QM DN10-32).
A mozgató be-/kikapcsolóval vezérelhető vezérlő, impulzusszélesség moduláció (PWM), ill kapcsoló. Ezek költséghatékony megoldást kínálnak a forró és/vagy hűtött víz szabályozása fan coil egységek, kis utómelegítők és visszahűtők hőmérséklet-szabályozó rendszerek.

Főbb jellemzők:
24 V AC/DC vagy 230 V AC táp
Helyzetjelző
Normál zárt (NC) vagy alaphelyzetben nyitott (NO) verzió
Max. középhőmérséklet 95 °C
Kábel mellékelve, halogénmentes opcionális

A TWA-Q aktuátor a hőtáguláson dolgozik alapelv:
a hajtómű szárát egy irányba mozgatja az aktuátor fűtésének és
a működtető szárát egy másik irányba mozgatja az aktuátor nem melegedése esetén A működtetők két változata elérhető:
TWA-Q NC változat, feszültségmentes állapotban a működtető szára ki van húzva
TWA-Q NO változat, feszültségmentes állapotban a működtető szára vissza van húzva
Mindkét változat 24 V-os (SELV) vagy 230 V-os változatban kapható. A TWA-Q NC belső rugóval rendelkezik, ami az gyárilag osztott gyűrűvel rögzítve (1. ábra), hogy tartsa a rugó behúzott állapotban. Az osztott gyűrű használata lehetővé teszi, hogy az aktuátor legyen könnyen felszerelhető a szelepre. Felszerelés után a osztott gyűrűt el kell távolítani. Jegyzet: Abban az esetben, ha az aktuátort leszerelték és kettévágták gyűrű eltávolítva, osztott gyűrű visszahelyezhető a működtető az aktuátor felmelegedése után. Az aktuátor pozícióval van felszerelve indikátor a működtető szerkezet helyzetének jelzésére szár (2. ábra). Az AB-QM szelep karral lefelé zárva van pozíció. A működtető nélkül az erő a Az AB-QM belső rugó nyitja a szelepet.
Kombináció, TWA-Q NC és AB-QM
feszültségmentes állapotban a szelep zárva van
feszültség alatt a szelep nyitva van.
A szelep az előmelegítés után nyitni kezd működtető kb. 1,5 perc ha a fűtés elem hideg állapotban van bekapcsolva (szoba hőmérséklet), és eléri a maximális löketet további kb. 1,5 perc.

Kikapcsoláskor a viasz elem lehűl és a szelep lesz zárt.

Kombináció, TWA-Q NO & AB-QM
feszültségmentes állapotban a szelep nyitva van
feszültség alatt a szelep zárva van A szelep az előmelegítés után zárni kezd működtető kb. 1,5 perc. ha a fűtés elem hideg állapotban van bekapcsolva (szoba hőmérséklet), és egymás után zárja el a szelepet kb. 1,5 perc. Kikapcsoláskor a viasz elem lehűl és a szelep nyitva lesz. A Thermal Actuator TWA-Q zajmentes és karbantartásmentes. Amikor a vezérlőjel az az aktuátorra alkalmazva a hőmérséklet a fűtőelem felemelkedik, ami a viaszt okozza bővítendő elem, amelyre a löketet továbbítják a beépített szelep. Egyes vezérlők PWM-mel hajtják meg az aktuátorokat (impulzusszélesség-moduláció) jelet. Ez javítja a válaszidőt.
